Прокол грунта под зданием: бесканальная технология прокладки коммуникаций

Прокладка инженерных сетей под существующими сооружениями всегда требует деликатного и технологически грамотного подхода. В таких условиях на смену трудозатратным и дорогостоящим земляным работам приходит прокол грунта под зданием — современный способ горизонтального бурения, позволяющий прокладывать трубы и кабели без разрушения покрытия и фундамента.

Что такое прокол грунта под зданием

Прокол грунта — это разновидность горизонтального направленного бурения (ГНБ) или механического продавливания, используемая для прокладки коммуникаций под препятствиями: зданиями, дорогами, железнодорожными путями, водоемами и другими объектами, где невозможно или нецелесообразно проводить открытые земляные работы.

Процесс осуществляется с использованием специального бурового или пневмоударного оборудования, которое проделывает скважину необходимого диаметра на заданной глубине. После этого в пробуренный канал протягивается труба или кабель.

Где применяется технология прокола под зданием

Метод широко используется для монтажа:

• водопроводных труб;
• канализационных систем;
• газопроводов;
• тепловых сетей;
• силовых и слаботочных кабелей связи;
• ливневой канализации;
• оптоволоконных линий.

Технология особенно актуальна в условиях плотной городской застройки, на участках с историческими зданиями или в зонах, где необходимо сохранить целостность ландшафта.

Преимущества технологии прокола грунта

1. Отсутствие разрушений конструкции здания
Работы выполняются без вскрытия фундамента и не нарушают несущих элементов. Это позволяет монтировать сети под уже эксплуатируемыми объектами.

2. Минимизация земляных работ
Нет необходимости выкапывать длинные траншеи — достаточно только двух котлованов: одного стартового и одного приемного.

3. Быстрое выполнение
Процесс бурения занимает меньше времени по сравнению с традиционной траншейной прокладкой, особенно на сложных участках.

4. Экономичность
Сокращение расходов на восстановление благоустройства и инфраструктуры вокруг здания.

5. Безопасность и точность
Современное оборудование позволяет точно контролировать глубину и направление бурения, снижая риск повреждения существующих коммуникаций и фундамента.

Этапы выполнения прокола под зданием

1. Подготовка технического задания
Инженеры анализируют проект, особенности здания, характеристики грунта и требования к прокладываемым коммуникациям.

2. Георадарное обследование
Позволяет выявить расположение уже существующих сетей и определить оптимальный маршрут.

3. Бурение стартовой скважины
Сначала создается начальная точка входа — стартовый котлован.

4. Проведение прокола
С помощью установки пневмопробойника или направленного бурения выполняется проход под зданием.

5. Протяжка коммуникаций
После завершения прокола в готовую скважину затягивается труба, гильза или кабель.

6. Завершение и засыпка котлованов
После проверки герметичности и правильности прокладки производится обратная засыпка и восстановление поверхности.

Горизонтальный прокол грунта

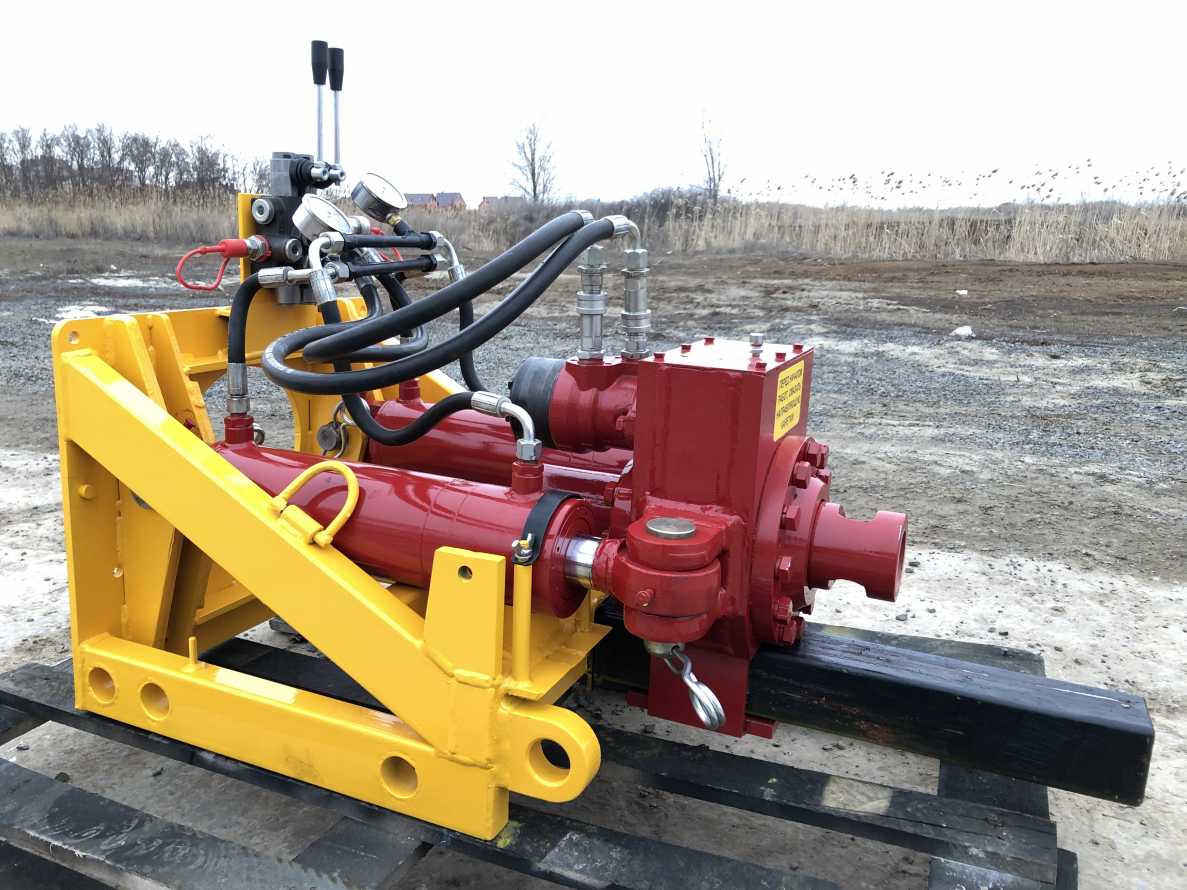

Какое оборудование используется

В зависимости от условий применяется различное оборудование:

• Пневмопробойники (крот) — эффективны на небольших расстояниях до 20–30 м, используются при плотных глинистых и суглинистых грунтах.

• Установки ГНБ — позволяют работать на расстояниях до 100 метров и более, с точным контролем траектории.

• Гидравлические установки продавливания — применяются при необходимости прокладки труб большого диаметра.

Выбор оборудования зависит от длины и глубины прокола, типа грунта, диаметра коммуникаций и особенностей строительной площадки.

Возможные сложности и ограничения

Хотя метод эффективен и безопасен, важно учитывать:

• Геологические условия — валуны, строительный мусор, высокий уровень грунтовых вод могут затруднить проход.

• Фундаментные конструкции — требуется тщательный расчет, чтобы не повредить плиту или ленточный фундамент.

• Наличие других коммуникаций — необходимо предварительное обследование с помощью георадара.

В таких случаях корректировка маршрута или выбор другого способа прокладки может быть более целесообразным.

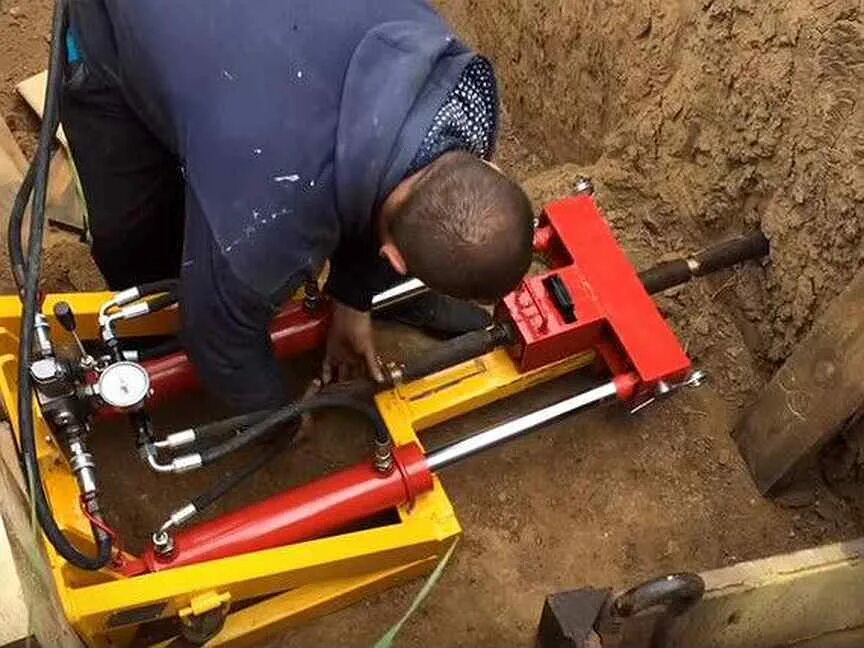

Прокол грунта под коммуникации

Прокол грунта под зданием — это надежная, современная и малоинвазивная технология, которая дает возможность монтировать инженерные коммуникации даже в самых сложных условиях. Этот метод помогает избежать разрушений, сократить сроки и расходы, а также сохранить архитектурную и инженерную целостность построек.

При грамотном проектировании и выполнении работ квалифицированной командой, прокол под зданием — это оптимальное решение для городской инфраструктуры и частного строительства.
